図面がない古い設備の清掃見積もりに、どんな写真・情報が必要か

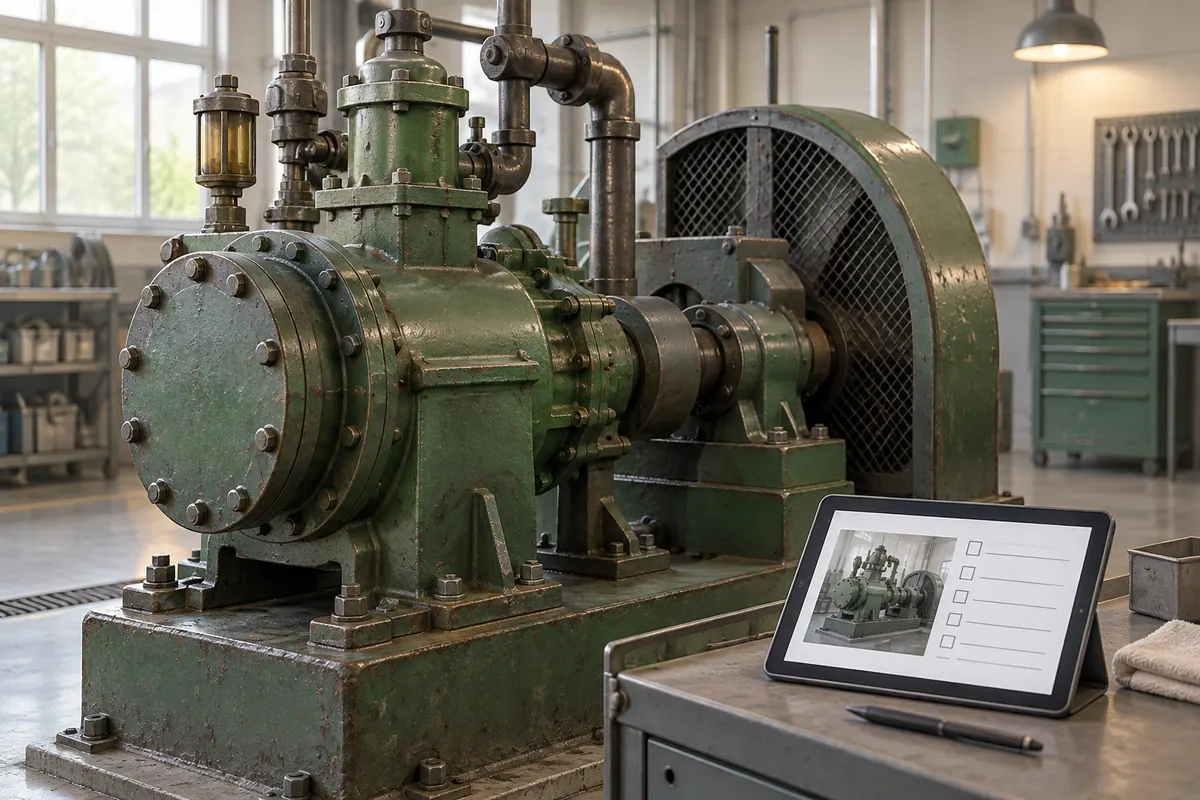

図面がない古い設備でも、全体の写真と用途、困っている状態から清掃の相談を始められます。ただし、内部の構造や寸法が分からないまま作業量を確定することはできません。最初の資料は完全な図面の代わりを作るためではなく、現地で何を確認する必要があるかを整理するために用意します。分からない箇所は、推測で埋めずそのまま伝えることが大切です。

判断するときのポイント

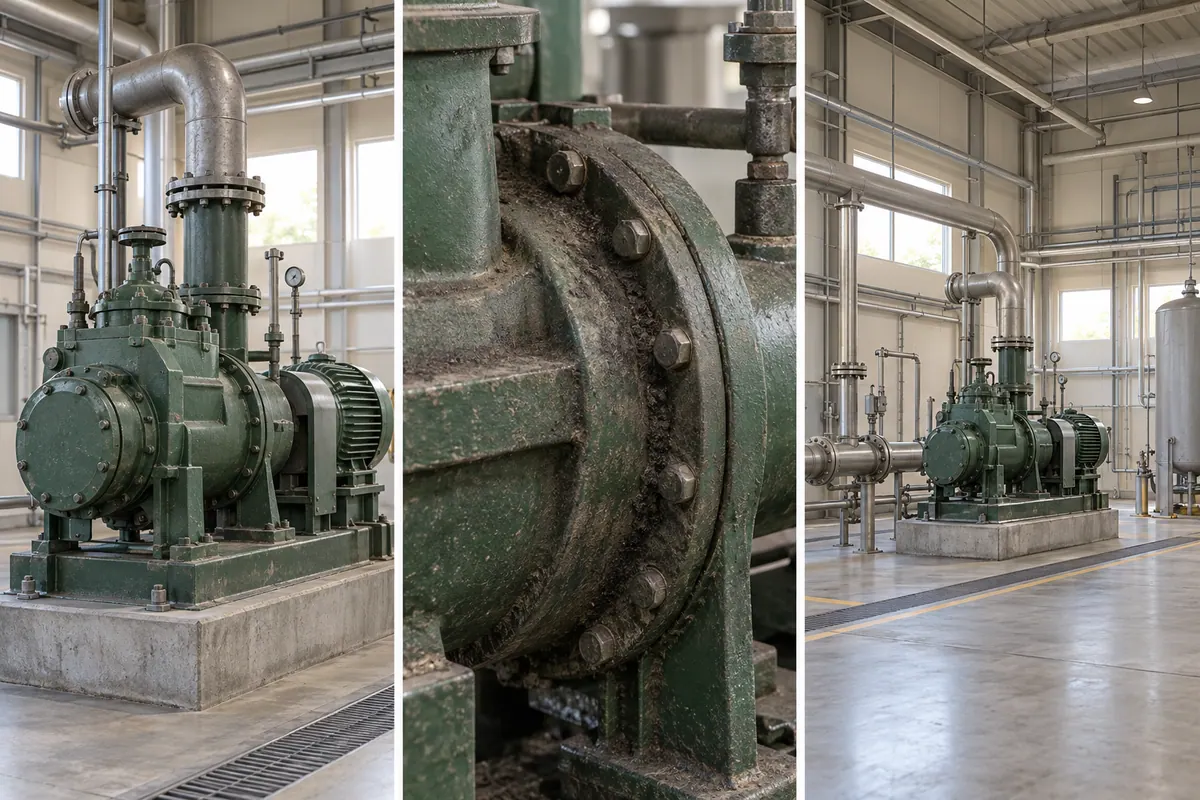

写真は、設備全体、清掃したい部分、周辺との位置関係を分けて撮ると役立ちます。銘板や型式が読める写真、開口部や点検口の位置も参考になります。安全に測れる寸法があれば添えますが、情報のために設備を稼働中に開けたり高所へ無理に上がったりしないでください。名称が分からなくても、何を処理する機械か、どのように使うかを説明できれば出発点になります。

過去の清掃・修理記録は、図面がなくても重要な判断材料です。いつ、どの部分を、どんな方法で手入れしたかを、分かる範囲でまとめます。増設した部品や経路、資料と違う場所があれば明記してください。汚れが気になるのか、動作の不調なのかも分けます。清掃で対応する対象と、構造確認や専門修理を相談する対象を整理することで、依頼先の行き違いを減らせます。

相談前に整理したいこと

依頼時には、停止可能な日、作業場所の高さ、電源や水の条件、近くで動く設備を伝えます。写真だけでは見積もれない部分は、現地で確認した後に範囲を決めます。見積もりの前提がどの情報によるものか、内部の未確認部分をどう扱うかも確認してください。作業後に工場側が点検・起動する担当者を用意し、清掃中に新たな傷みが見つかった場合の連絡先も決めます。

SGテックでは、三重県北勢と近隣の古い工場設備について、写真一枚からでも状態を伺い、現物確認の必要な点を整理します。図面がない機械へあらゆる作業ができるという案内ではありません。汚れと使用条件を見て、清掃・補修で保てる範囲と専門整備が必要な範囲を分けてご相談いただけます。
